Si vas a poner un conector RJ45, lo primero es decidir si seguirás T568A o T568B y repetir ese mismo orden en los dos extremos. Los colores del cable Ethernet no se colocan “como encajen”: cada hilo debe llegar a su pin para que el enlace sea estable y alcance la velocidad esperada.
Diferencia entre T568A y T568B
T568A y T568B son dos formas válidas de ordenar los ocho hilos dentro de un conector RJ45. Para un cable directo normal, el punto importante no es cuál “corre más”, sino que ambos extremos usen el mismo esquema.
| Estándar | Orden de pines 1 a 8 | Uso práctico |
|---|---|---|
| T568A | Blanco/verde, verde, blanco/naranja, azul, blanco/azul, naranja, blanco/marrón, marrón | Correcto en instalaciones estructuradas y redes donde ya se usa ese patrón |
| T568B | Blanco/naranja, naranja, blanco/verde, azul, blanco/azul, verde, blanco/marrón, marrón | Muy común en latiguillos comerciales y redes domésticas |
Para mirar el conector, usa siempre la misma referencia: contactos metálicos hacia arriba y pestaña hacia abajo. Cambiar el punto de vista es una de las formas más rápidas de invertir el orden sin darte cuenta.
Cambio entre pares naranja y verde
La diferencia real entre T568A y T568B está en los pares naranja y verde. El azul y el marrón mantienen su sitio, mientras que naranja y verde intercambian posiciones según el estándar elegido.
No conviene mover hilos “porque el color se parece” o porque en internet viste otro dibujo. Si alteras los pares, el cable puede encender las luces del puerto y aun así trabajar mal, sobre todo cuando intentas usar Gigabit o cuando el tramo es más largo.
Mismo rendimiento si se crimpa bien
T568A y T568B ofrecen el mismo rendimiento si el cable, el conector y el crimpado están bien hechos. La velocidad la condicionan más la categoría del cable, la longitud, la calidad del conector y el cuidado al no destrenzar demasiado los pares.
- Para casa: elige T568B si no tienes una razón para usar otro, porque suele coincidir con muchos cables comprados.
- Para una instalación ya existente: copia el estándar que ya se esté usando para no mezclar criterios.
- Para evitar líos futuros: etiqueta o anota el esquema elegido si vas a hacer varios cables.

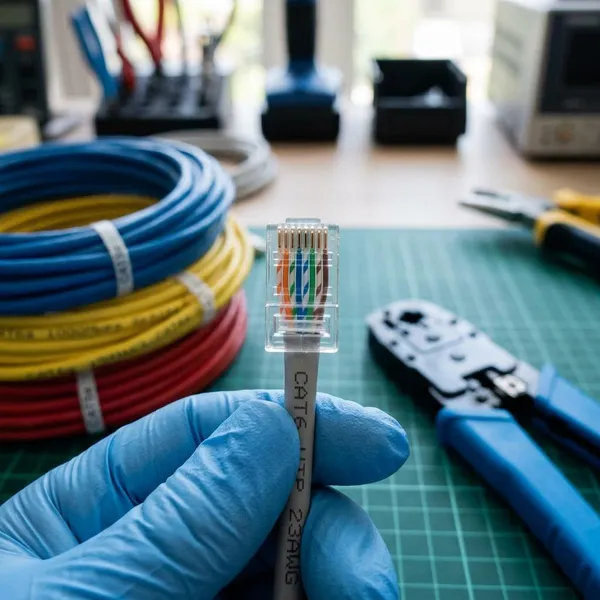

Colores RJ45 en Cat5e, Cat6 y Cat6a
Cat5e, Cat6 y Cat6a no tienen un orden de colores distinto. El pinout lo marca T568A o T568B; la categoría indica las prestaciones físicas y eléctricas del cable.
Mismo orden de colores por estándar
Si usas T568B, el orden será el mismo en Cat5e, Cat6 y Cat6a. Si usas T568A, también. Lo que cambia al trabajar con categorías superiores suele ser la rigidez del cable, el diámetro de los conductores y el tipo de conector que necesitas.
Categoría distinta del pinout
La categoría no reordena los hilos. Un Cat6a mal terminado puede dar peor resultado que un Cat5e bien crimpado, porque el conector RJ45 sigue necesitando continuidad correcta, pares bien colocados y buena sujeción de la funda.
En un cable provisional para conectar un portátil al router durante unas horas, un Cat5e bien hecho puede ser suficiente. En una canaleta, una pared o una tirada que no quieres volver a tocar, merece más la pena cuidar con calma la categoría, el conector y la prueba final.
Diferencias en rendimiento del cable
Las diferencias entre Cat5e, Cat6 y Cat6a aparecen en la capacidad del cable para mantener la señal con menos interferencias y más margen, no en el color que entra en cada pin.
- Cat5e: suele encajar bien en redes domésticas de 1 Gbps si el tramo está bien hecho.
- Cat6: es una opción equilibrada para renovar una instalación y ganar margen frente a ruido o agrupación de cables.
- Cat6a: tiene sentido en escenarios más exigentes, como 10 GbE, NAS, varios puntos de red o tiradas largas, aunque es más rígido y menos cómodo de crimpar.

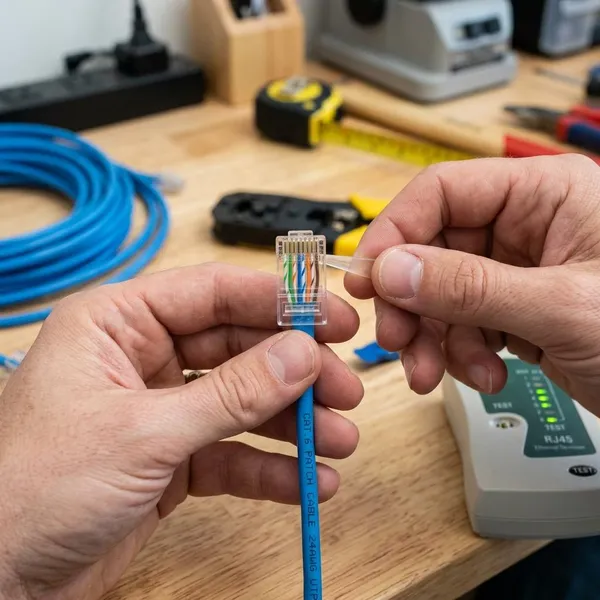

Cómo crimpar un cable Ethernet
Crimpar bien no consiste en apretar fuerte la herramienta, sino en preparar los hilos para que entren rectos, en el orden correcto y hasta el fondo del conector. Antes de empezar, deja a mano cable, conectores RJ45 compatibles, crimpadora y, si puedes, un tester de red.
Pela la cubierta exterior
Retira solo la cubierta necesaria para trabajar con comodidad, normalmente unos pocos centímetros. La idea es exponer los pares sin marcar el aislamiento de los hilos internos.
En Cat6 o Cat6a puedes encontrar separador central o más rigidez. Corta solo lo imprescindible: cuanto más tramo quede destrenzado fuera del conector, más fácil es perder calidad de señal.
Separa y ordena los hilos
Abre los cuatro pares con cuidado y endereza los ocho hilos con los dedos. No hace falta dejarlos perfectos durante mucho tramo; basta con que la parte que entrará en el RJ45 quede manejable y sin cruces.
- No tires con fuerza: puedes debilitar un conductor fino.
- No mezcles pares: blanco/naranja va con naranja, blanco/verde con verde, y así sucesivamente.
- No destrences de más: ordena solo la zona necesaria para insertar y cortar.
Alinea los colores según T568A o T568B
Coloca los hilos en el patrón elegido y comprueba el orden antes de cortar. Para T568B: blanco/naranja, naranja, blanco/verde, azul, blanco/azul, verde, blanco/marrón, marrón. Para T568A: blanco/verde, verde, blanco/naranja, azul, blanco/azul, naranja, blanco/marrón, marrón.
Cuando estén alineados, sujétalos entre los dedos y corta las puntas en una línea recta. Si un hilo queda más corto, puede no llegar al contacto metálico aunque desde fuera parezca dentro del conector.
Inserta los hilos en el conector RJ45
Empuja los hilos hasta el fondo manteniendo el conector en la misma orientación que usaste para ordenar los colores. Antes de crimpar, mira el frontal: los ocho conductores deben verse alineados y en su canal.
También revisa que la cubierta exterior entre un poco en el conector. Si solo quedan sujetos los hilos internos, cualquier tirón recaerá sobre ellos y el fallo puede aparecer días después, no necesariamente en la primera prueba.
Crimpa con la herramienta adecuada
Usa una crimpadora compatible con el tipo de conector. Hay RJ45 para cable rígido, flexible, pasante y no pasante; mezclar piezas que no corresponden puede causar contactos pobres aunque el orden de colores sea perfecto.
Prueba el cable antes de usarlo
No instales el cable de forma definitiva sin probarlo. Si va detrás de un mueble, por una canaleta o hasta otra habitación, este paso te puede ahorrar desmontar todo por un conector mal hecho.
- Revisa el orden visualmente en ambos extremos.
- Usa un tester si lo tienes para confirmar continuidad y secuencia.
- Conecta equipos reales y comprueba que hay enlace estable.
- Mira la velocidad negociada si esperas 1 Gbps o más.

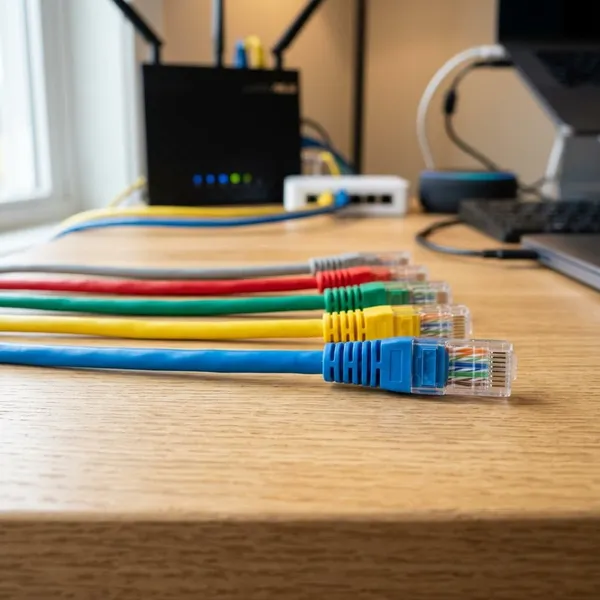

Cómo comprobar si el cable RJ45 está bien hecho
La comprobación debe ir de lo más rápido a lo más fiable: primero mirar el conector, luego probar continuidad y después comprobar el comportamiento real en la red. Un cable mal terminado no siempre deja de funcionar; a veces solo baja la velocidad o provoca cortes difíciles de identificar.
Si acabas de crimpar un cable y algo va raro, sospecha del conector antes de cambiar ajustes del router o del ordenador. Es una pieza barata y es uno de los puntos donde más fallos aparecen.
Revisión visual del orden
Mira el conector de frente y confirma que los colores coinciden exactamente con T568A o T568B. Después revisa dos detalles que suelen delatar un mal montaje: que todos los hilos lleguen al fondo y que la funda exterior esté atrapada por la pestaña interna del RJ45.
Prueba con tester de red
Un tester básico ya sirve para detectar continuidad, pines cruzados o hilos abiertos. Si el tester no marca la secuencia esperada, no merece la pena “probar suerte” con ese cable en una instalación fija.
Luces del router o switch
Las luces del router o del switch sirven como pista rápida, no como prueba completa. Si no aparece enlace, hay un fallo claro; si el enlace parpadea o desaparece al mover el cable, probablemente hay un contacto flojo o una mala sujeción de la funda.
Algunos equipos muestran si el puerto enlaza a 100 Mbps, 1 Gbps o más. Si esperabas Gigabit y solo aparece 100 Mbps justo después de crimpar, revisa primero el cable y el conector.
Velocidad o conexión inestable como señal de fallo
Un cable defectuoso puede dar síntomas engañosos: videollamadas que se cortan, copias lentas a un NAS, juegos con desconexiones o un ordenador que a veces enlaza y a veces no. En uso ocasional quizá lo notes poco, pero en un escritorio de trabajo o una conexión diaria acaba siendo una molestia constante.
Rehacer el conector si hay duda
Si el conector se ve mal, el tester falla o la velocidad no cuadra, lo más práctico suele ser cortar y repetir ese extremo. Intentar salvar un RJ45 dudoso rara vez compensa, sobre todo si el cable quedará oculto o se usará todos los días.
- Repite si un hilo no llega al fondo.
- Repite si la funda quedó fuera del conector.
- Repite si mezclaste T568A y T568B sin querer.
- Repite si al mover el cable se pierde el enlace.
Conclusión
La forma más segura de acertar es elegir T568A o T568B, repetirlo en ambos extremos y probar el cable antes de confiar en él. Para un cable rápido en casa, T568B suele ser la referencia más cómoda; para una instalación que ya existe, manda la coherencia con lo que ya está hecho. Un buen crimpado vale más que memorizar muchos esquemas.
FAQS
Qué pasa si conecto mal los colores del cable de red
Puede no haber enlace, puede bajar la velocidad o pueden aparecer cortes intermitentes. Si el error está en el orden de los pares, lo más limpio es cortar el conector y crimpar de nuevo siguiendo T568A o T568B.
Cat5e, Cat6 y Cat6a usan el mismo orden de colores
Sí, usan el mismo orden si aplicas el mismo estándar RJ45. La diferencia entre esas categorías está en el rendimiento y la construcción del cable, no en una secuencia especial de colores.
Cuándo se usa un cable Ethernet cruzado
Se usa cuando un extremo va en T568A y el otro en T568B. Antes era más habitual para conectar directamente ciertos equipos antiguos entre sí; en redes domésticas actuales normalmente se usa cable directo.
